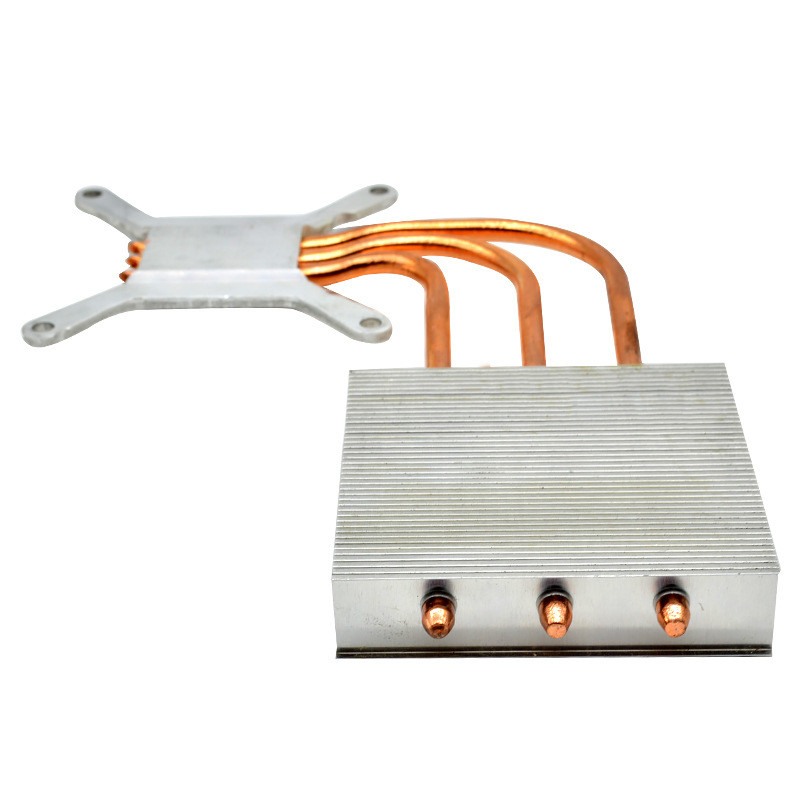

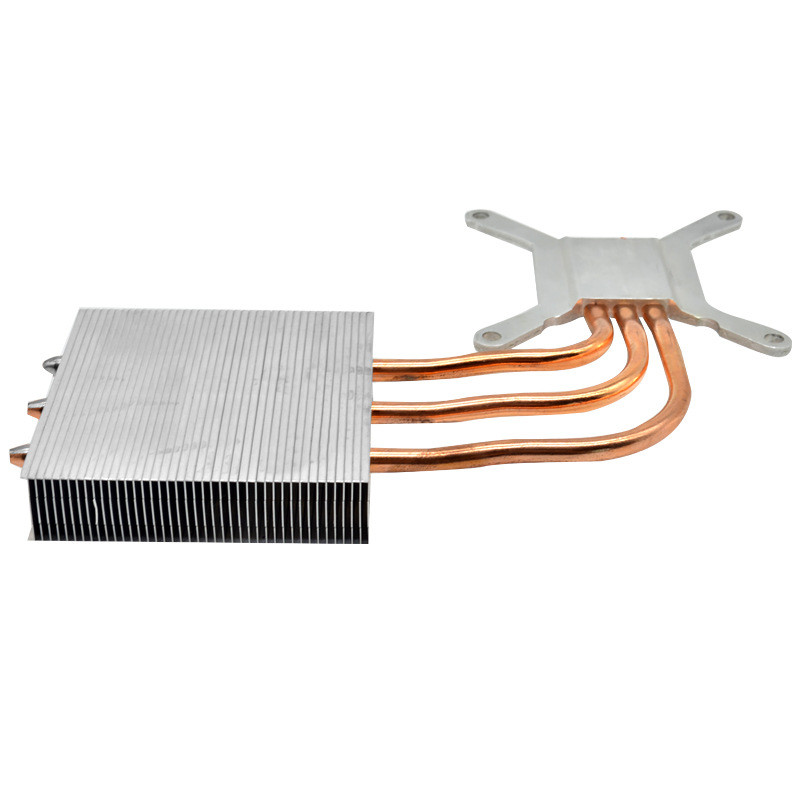

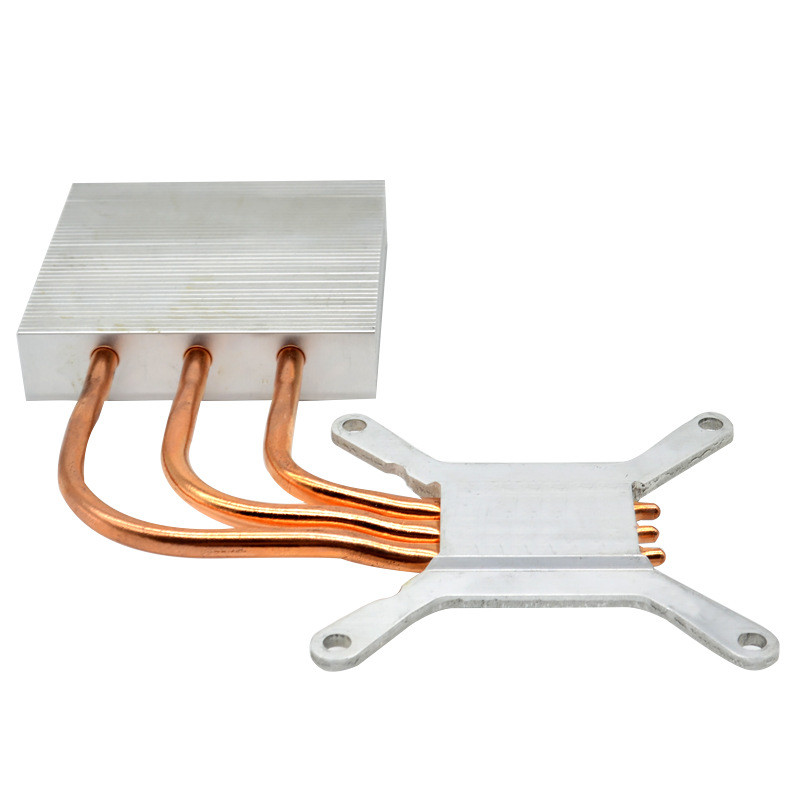

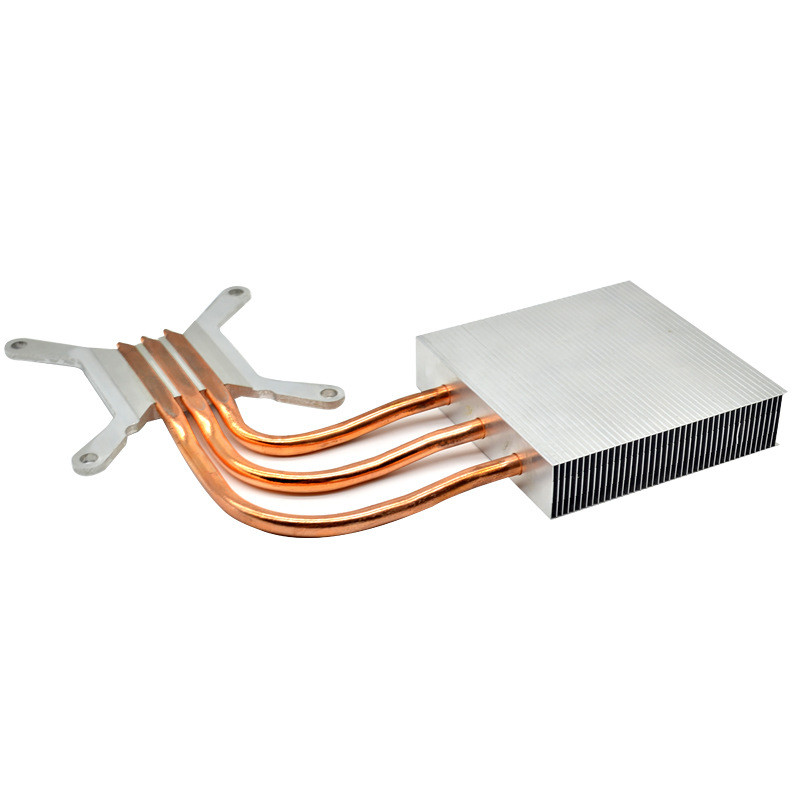

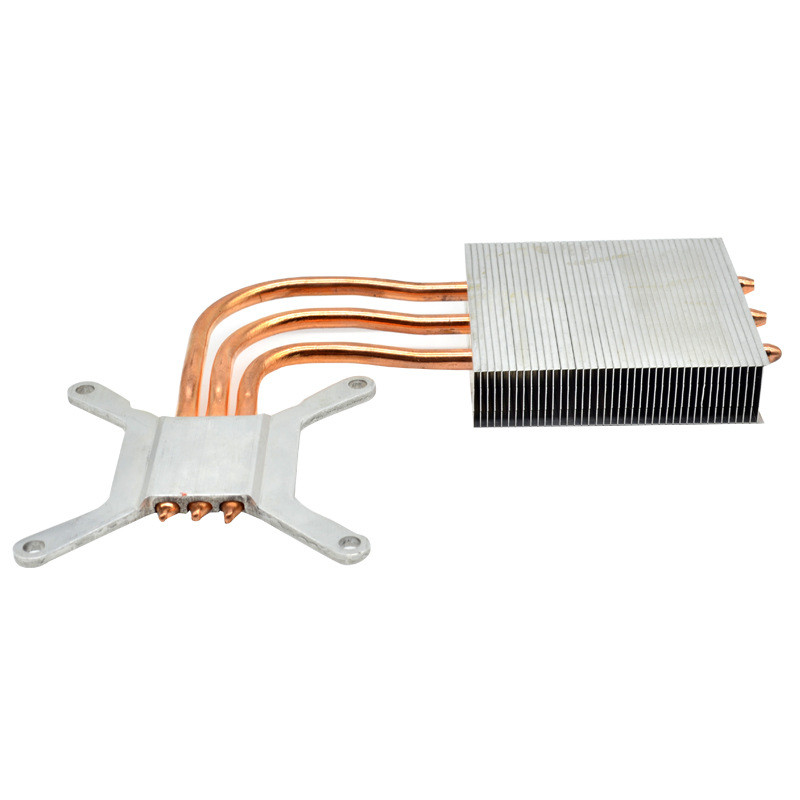

Radiatore del condotto termico del rame di AL5052 3pcs per il bene durevole inossidabile del dispositivo di raffreddamento del CPU

Il radiatore di alluminio del condotto termico dell'aletta con 3 pc i condotti termici per il dispositivo di raffreddamento del CPU

Dettaglio rapido

Descrizione

Il radiatore del condotto termico è un nuovo prodotto prodotto usando la tecnologia del condotto termico per apportare i miglioramenti importanti a molti vecchi radiatori o prodotti e sistemi di scambio termico. Ci sono due tipi di radiatori del condotto termico: raffreddamento naturale e raffreddamento ad aria forzata. La resistenza termica del radiatore raffreddato ad aria del condotto termico può essere resa più piccola ed è usata spesso nelle alimentazioni elettriche ad alta potenza.

Nota

Il radiatore del condotto termico è composto di tubo sigillato, di stoppino liquido e di canale a vapore. Lo stoppino circonda la parete del tubo del tubo sigillato ed è immerso in un liquido saturato che può volatilizzarsi. Questo liquido può essere acqua distillata o ammoniaca, metanolo o acetone. Il radiatore del condotto termico riempito di ammoniaca, di metanolo, di acetone e di altri liquidi ancora ha una buona capacità di dissipazione di calore alle basse temperature.

Quando il radiatore del condotto termico sta correndo, la sua sezione di evaporazione assorbe il calore generato dalla fonte di calore (dispositivi a semiconduttore di potere, ecc.), di modo che il liquido nello stoppino bollirà in vapore. Il vapore con i movimenti di calore dalla sezione di evaporazione del radiatore del condotto termico alla sua sezione di raffreddamento. Quando il vapore trasferisce il calore alla sezione di raffreddamento, il vapore condensa in liquido. Il liquido condensato ritorna alla sezione di evaporazione con l'azione capillare dello stoppino sulla parete del tubo e ripete il processo suddetto di circolazione per dissipare continuamente il calore.

Il radiatore del condotto termico è un dispositivo del radiatore di alto-efficienza con le caratteristiche uniche di dissipazione di calore. Cioè ha alta conducibilità termica e la distribuzione della temperatura lungo la direzione assiale fra la sezione di evaporazione e la sezione di raffreddamento è uniforme e sostanzialmente uguale.
La resistenza termica del dissipatore di calore è determinata dalla conducibilità termica del materiale e dall'area efficace nel volume. Quando il volume di radiatore di alluminio o di rame solido raggiunge il ³ di 0.006m, aumentare il suoi volume e area non ridurrà significativamente la resistenza termica. Per i dispositivi discreti a semiconduttore che dissipano il calore da entrambi i lati, la resistenza termica di un tutto rame raffreddato ad aria o dissipatore di calore dell'tutto alluminio può raggiungere soltanto 0.04°C/W. Il radiatore del condotto termico può raggiungere 0.01℃/W. Nello stato di convezione naturale che si raffredda, la prestazione del radiatore del condotto termico può essere migliorata entro più di dieci volte che quello del radiatore fisico.

Il radiatore del condotto termico presenta i seguenti vantaggi:

• La velocità termica di risposta è veloce e la sua capacità di trasferire il calore è più di 1000 volte più grande di quella dei tubi di rame della stessa dimensione e del peso;
• Di piccola dimensione e leggero;
• Alta efficienza di dissipazione di calore, che può semplificare la progettazione di dissipazione di calore di attrezzatura elettronica, quale il raffreddamento a aria cambiante ad a raffredamento automatico;
• Nessun'alimentazione elettrica esterna è richiesta e nessuna manutenzione speciale è richiesta durante il lavoro;
• Ha buone proprietà isotermiche. Dopo l'equilibrio termico, il gradiente geotermico fra la sezione di evaporazione e la sezione di raffreddamento è abbastanza piccolo, che possono approssimativamente essere considerare come 0;
• L'operazione è sicura ed affidabile e non inquina l'ambiente.

Possiamo offrire il servizio del radiatore del condotto termico, piccolo qty siamo accettabili.

Supporto tecnico

Possiamo offrire la progettazione ed il servizio di simulazione. Per esempio, il caso del nostro cliente tedesco.

Secondo i risultati di simulazione, il chip simulato è conformemente ai requisiti della temperatura specficied dal cliente.
