Raffreddamento inossidabile del computer del condotto termico

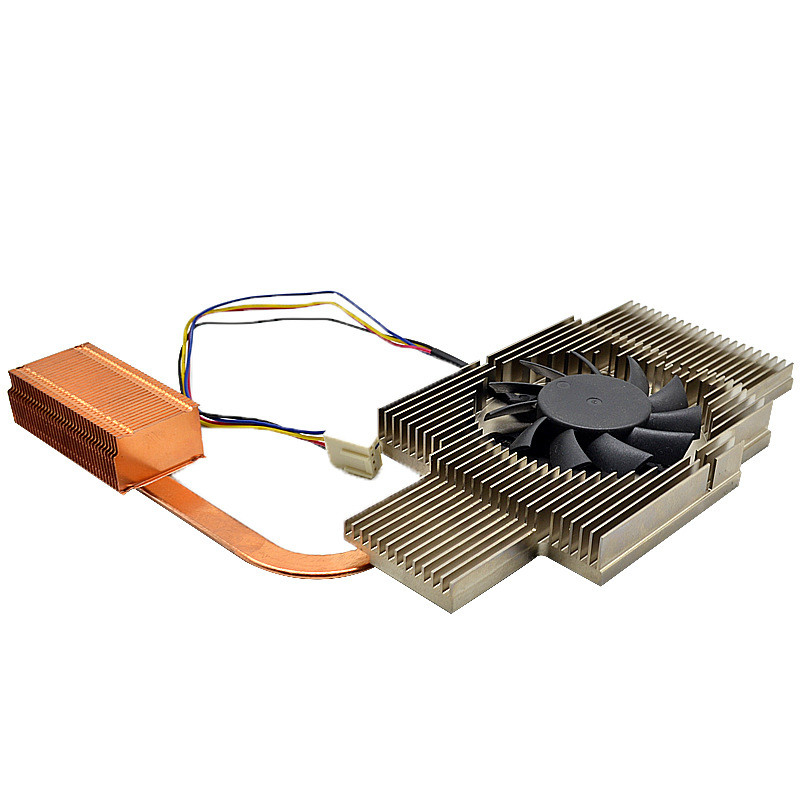

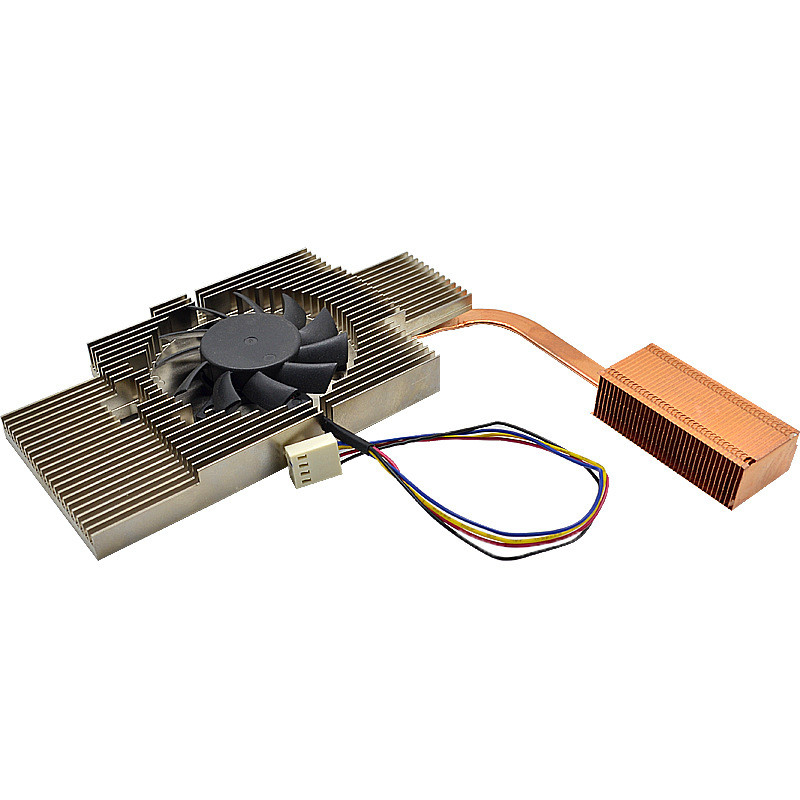

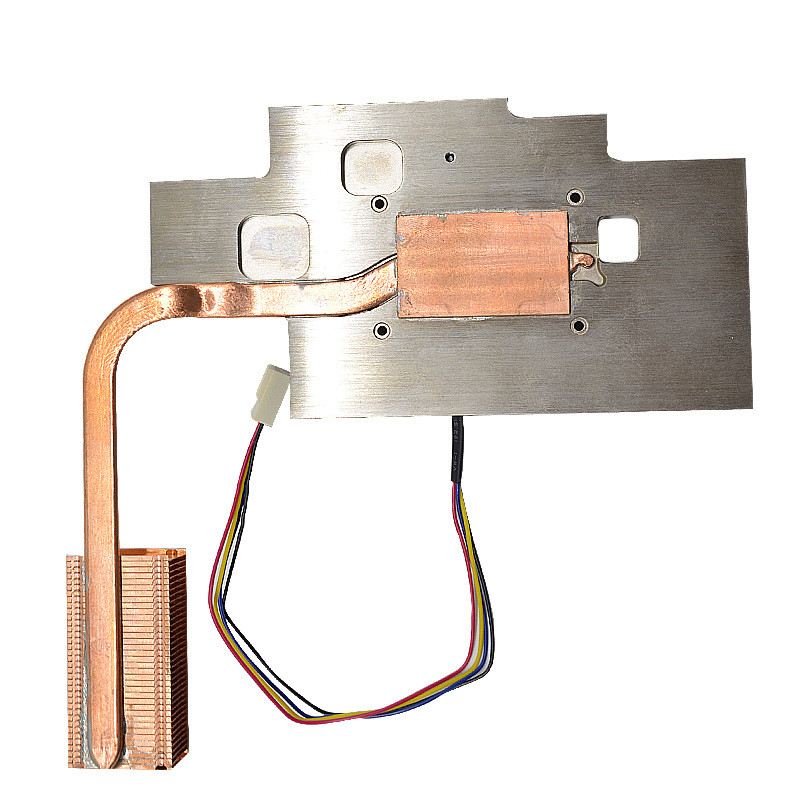

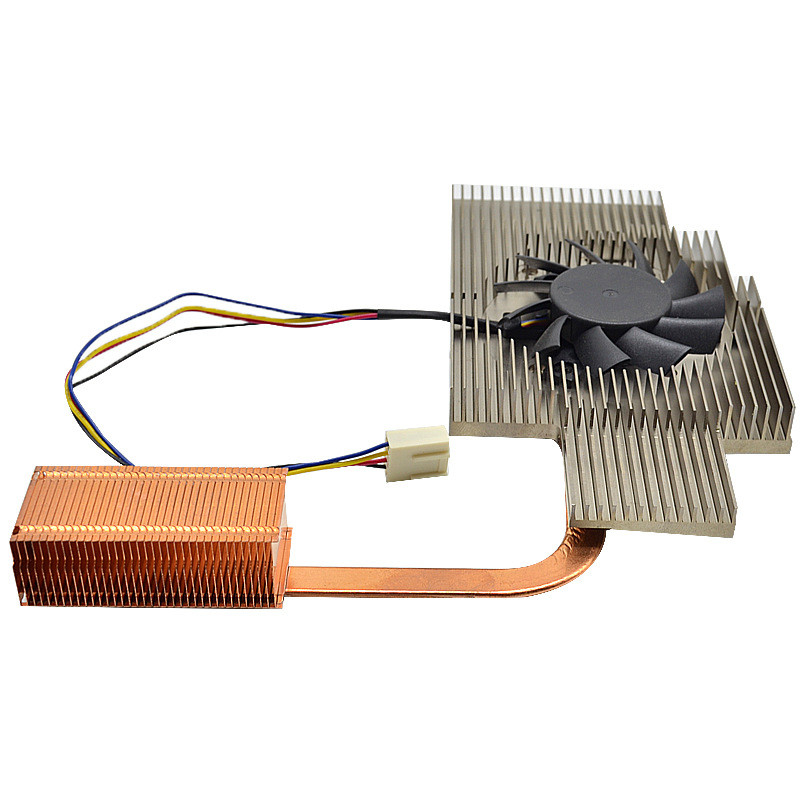

Radiatore di rame del condotto termico dell'aletta con il dissipatore di calore ed il fan di alluminio dell'estrusione

Dettaglio rapido

Descrizione

Il radiatore del condotto termico è un nuovo prodotto prodotto usando la tecnologia del condotto termico per apportare i miglioramenti importanti a molti vecchi radiatori o prodotti e sistemi di scambio termico. Ci sono due tipi di radiatori del condotto termico: raffreddamento naturale e raffreddamento ad aria forzata. La resistenza termica del radiatore raffreddato ad aria del condotto termico può essere resa più piccola ed è usata spesso nelle alimentazioni elettriche ad alta potenza.

Nota

radiatore Laterale soffiato
i radiatori di salto sono estremamente comuni sulle carte grafiche pubbliche. Vediamo spesso i radiatori integrati «del mattone» quali ATI pubblico Radeon HD 5870 e il GeForce pubblico GTX 470 come i radiatori laterale soffiati più tipici. Il radiatore di salto usa il flusso d'aria laterale generato tramite la rotazione del fan di turbo per succhiare l'aria dall'interno del telaio e poi il passaggio con le scanalature della guida dell'aria, le alette, i condotti termici, ecc. e scarica il calore all'esterno del telaio attraverso lo scarico dell'aria alla parte posteriore della carta grafica.
Gli svantaggi dei radiatori laterale soffiati sono pricipalmente dissipazione di calore insufficiente e controllo del rumore insoddisfacente.
Poiché il radiatore di salto richiede un canale lungo della guida dell'aria e le alette sono sistemate dentro il canale, un fan di turbo è richiesto di assicurare una certa quantità di flusso d'aria per permettere che l'aria esca dal canale ad una velocità abbastanza veloce e porti via il calore. Tuttavia, dovuto la sua dimensione, il volume di aria di turboventola è spesso insoddisfacente alle velocità basse. Una volta che è azionato ad un'alta velocità, il rumore del flusso d'aria tagliente delle lame di turboventola aumenterà acutamente. Nell'uso reale, alcune carte grafiche pubbliche con i radiatori di turbo hanno una temperatura interna circa di 60°C nella modalità standby, mentre la temperatura interna sale rapidamente a 80-90°C nell'ambito del pieno carico ed il rumore aumenterà di conseguenza.
Sebbene il radiatore di salto presenti gli svantaggi ovvi, per assicurare che la temperatura di intero sistema nel telaio non aumenti rapidamente dovuto il calore della carta grafica, la carta grafica della mezzo alto fine nella versione pubblica utilizza un radiatore di salto esterno. Soltanto alcune carte grafiche con uscita più a calore ridotto sceglieranno altri modi di raffreddamento.
Vantaggi: il calore è scaricato fuori, non aggrava l'accumulazione del calore dentro il caso e l'effetto del controllo della temperatura dentro il caso è eccellente (si riferisce soltanto alla dissipazione di calore esterna). Svantaggi: Il radiatore di turbo è rumoroso e l'effetto del controllo della temperatura non è abbastanza buono.

Il radiatore del condotto termico presenta i seguenti vantaggi:

• La velocità termica di risposta è veloce e la sua capacità di trasferire il calore è più di 1000 volte più grande di quella dei tubi di rame della stessa dimensione e del peso;
• Di piccola dimensione e leggero;
• Alta efficienza di dissipazione di calore, che può semplificare la progettazione di dissipazione di calore di attrezzatura elettronica, quale il raffreddamento a aria cambiante ad a raffredamento automatico;
• Nessun'alimentazione elettrica esterna è richiesta e nessuna manutenzione speciale è richiesta durante il lavoro;
• Ha buone proprietà isotermiche. Dopo l'equilibrio termico, il gradiente geotermico fra la sezione di evaporazione e la sezione di raffreddamento è abbastanza piccolo, che possono approssimativamente essere considerare come 0;
• L'operazione è sicura ed affidabile e non inquina l'ambiente.

Possiamo offrire il servizio del radiatore del condotto termico, piccolo qty siamo accettabili.

Supporto tecnico

Possiamo offrire la progettazione ed il servizio di simulazione. Per esempio, il caso del nostro cliente tedesco.

Secondo i risultati di simulazione, il chip simulato è conformemente ai requisiti della temperatura specficied dal cliente.
