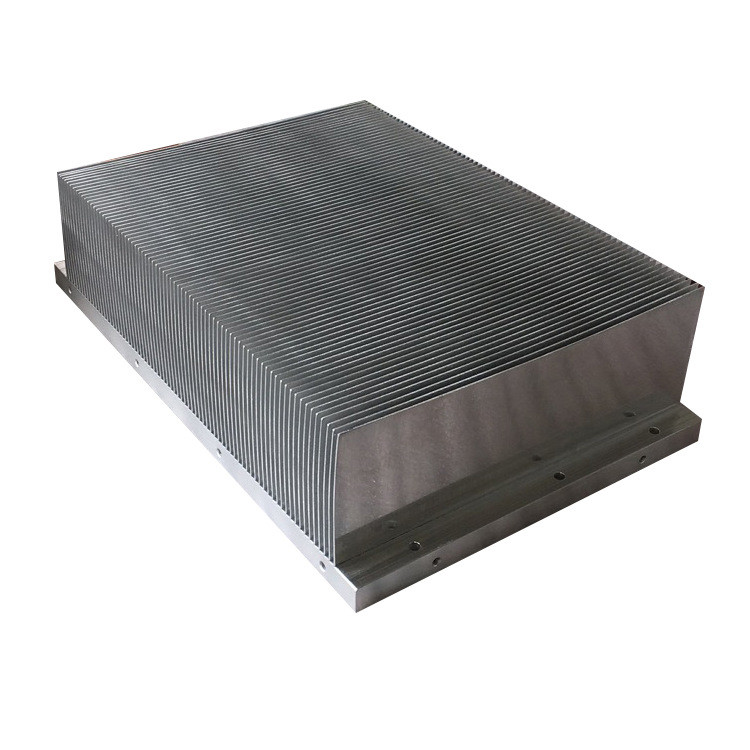

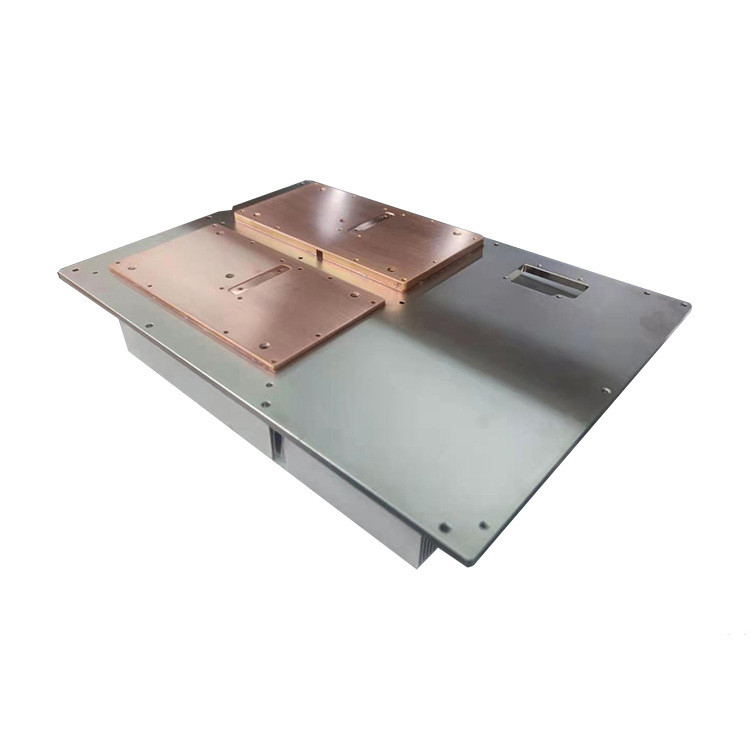

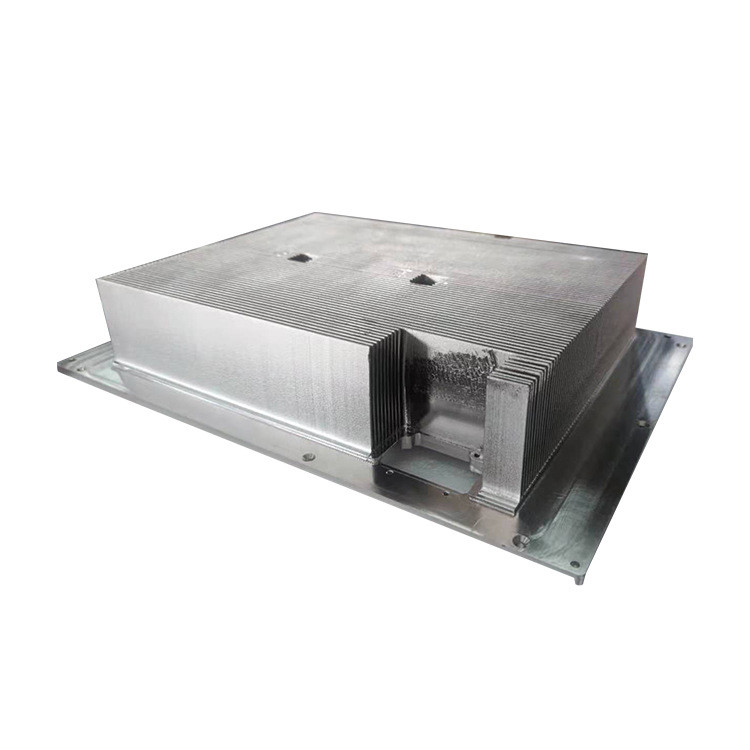

La descrizione su misura di qualità dei servizi di Aluminum1060 ha raschiato il dissipatore di calore dell'aletta con il condotto termico

Descrizione del dissipatore di calore raschiato di rame dell'aletta

I dissipatori di calore di alluminio raschiati offrono la dissipazione di calore massima nelle applicazioni che hanno l'alto flusso d'aria e piccolo spazio. La conducibilità termica di alluminio (~226 W/m-K) è il più alta fra tutti i metalli commerciali e tecnologia di raschiamento permette che i dissipatori di calore abbiano le alette molto sottili, l'alto allungamento ed alta densità dell'aletta. Poiché le alette sono una parte integrante della base, i dissipatori di calore di alluminio raschiati forniscono la conducibilità termica migliore fra le alette e la base. Una volta ottimizzati alle applicazioni specifiche, i dissipatori di calore di alluminio raschiati offrono la prestazione eccezionale sopra tutte le altre soluzioni termiche all'interno di piccolo spazio. In alcune applicazioni, la tecnologia di raschiamento è inoltre il metodo attendibile più redditizio e della produzione dei dissipatori di calore che rispondono alle alte esigenze termiche.

Specificazione del dissipatore di calore raschiato

Linee guida di progettazione

1. Materiale: Rame (C11000) o di alluminio (6063/1060)
2. Larghezza massima: illimitato
3. Lunghezza massima dell'aletta: 500 millimetri (″ 20)
4. Altezza massima dell'aletta: 100 millimetri (4")
5. Altezza raccomandata dell'aletta: <50 mm="">
6. Spessore raccomandato per le alette di alluminio: 0.2-1.2 millimetri (0.008-0.047")
7. Spessore raccomandato per le alette di rame: 0.1-0.6 millimetri (0.004-0.024")
8. Gioco minimo dell'aletta (lacuna): 0,1 millimetri (0.004")
9. Gioco massimo dell'aletta (lacuna): 8,0 millimetri (0.31")

Come un dissipatore di calore raschiato è fabbricato?

Un dissipatore di calore raschiato è fabbricato facendo uso di una macchina di raschiamento che utilizza una lama per tagliare il materiale nelle fette sottili e poi spingere verso l'alto l'aletta raschiata. Per un'applicazione del dissipatore di calore, la fabbricazione di alette ultra sottili è possibile ed abbiamo prodotto le alette sottili quanto .008". Il processo permette gli alti allungamenti che forniscono la maggior area per dissipazione di calore massima. Usiamo tipicamente questo processo per i dissipatori di calore raschiati di rame, raschiamento per quanto di alluminio siamo possibili. Poichè questo è molto facile da installare, in genere ci sono tasse installate minime che tengono conto modello rapido di nuove progettazioni. È possibile lavorare le caratteristiche a macchina supplementari dopo che il processo di raschiamento è stato realizzato, ma richiede un'esperienza di evitare gli sforzi sul dissipatore di calore.

Caratteristica del dissipatore di calore di alluminio

Il processo di raschiamento permette all'alta densità dell'aletta ed alle geometrie sottili del dissipatore di calore dell'aletta per la prestazione termica ottimale. Imballando come molta area dell'aletta in un volume dato, i dissipatori di calore raschiati dell'aletta hanno maggior trasferimento di calore che altri dissipatori di calore della costruzione del pezzo singolo quali i dissipatori di calore di alluminio espelsi. Confrontato ad alluminio espulso, il montaggio raschiato del dissipatore di calore dell'aletta non conta su lavorazione con utensili costosa, fornendo la maggior flessibilità di progettazione ed il modello più veloce. Invece, ogni aletta è tagliata esclusivamente facendo uso dello stesso strumento che tiene conto i costi di foggiatura più bassi. Ciò permette alla tecnologia di Fodor completamente di personalizzare le componenti raschiate dell'aletta per il vostro prodotto, che inoltre comprende le applicazioni refrigeranti di liquidi.

Il processo di raschiamento

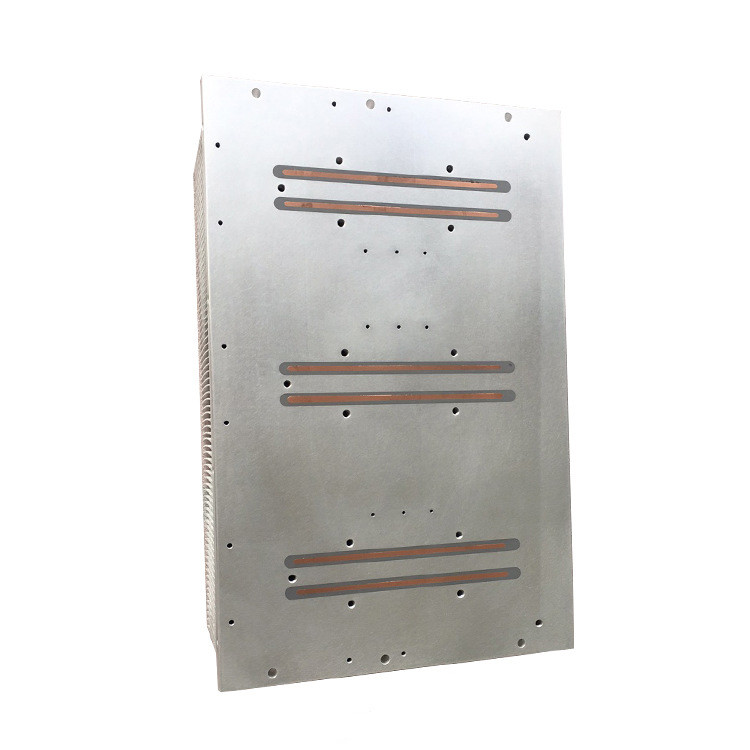

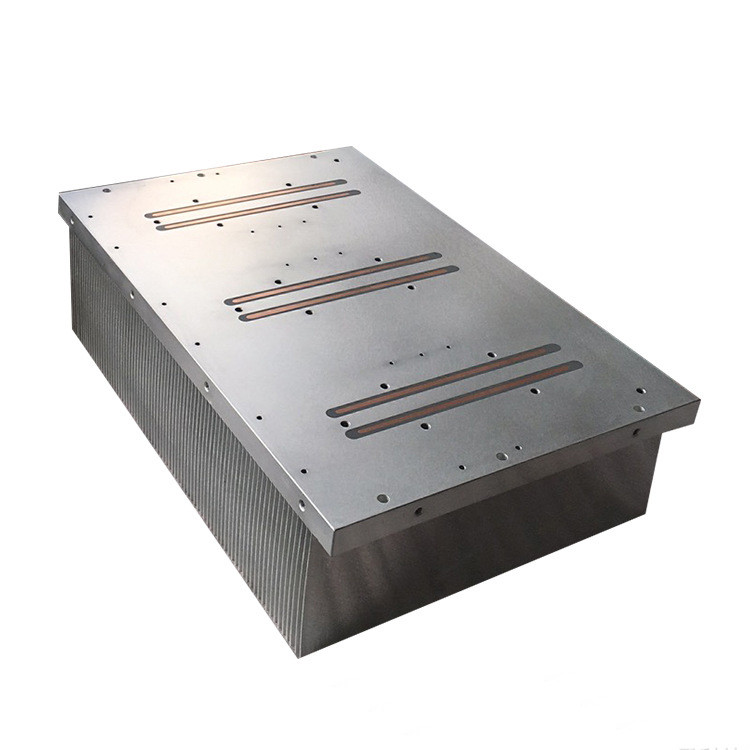

I dissipatori di calore raschiati sono fabbricati sbucciando le alette da una barra di rame o di alluminio solido, facendo uso di uno strumento tagliente ed esattamente controllato della lama. Lo strumento rade un piccolo spessore del materiale, lo solleva su e lo piega verticalmente per formare l'aletta. Il dissipatore di calore finale può essere lavorato facendo uso delle tecniche normali di montaggio, come lavorare di CNC. I dissipatori di calore raschiati richiedono il costo di foggiatura minimo, che gli rende una soluzione redditizia. I dissipatori di calore raschiati possono anche essere personalizzati con i condotti termici incastonati più ulteriormente per migliorare la prestazione.

Applicazione del dissipatore di calore di alluminio

I dissipatori di calore di rame raschiati consegnano la dissipazione di calore massima nelle applicazioni con spazio e gli alti livelli limitati di ventilazione. Sono una soluzione redditizia quando considera il costo di foggiatura basso e l'area ottimizzata dell'aletta.

I dissipatori di calore raschiati dell'aletta sono trovati comunemente nelle seguenti applicazioni:

1. Computer e componenti elettronici
2. Attrezzatura di telecomunicazione
3. Attrezzature industriali e componenti
4. Accensione le lampade e dell'industria degli elettrodomestici
5. Componenti automobilistiche

I dissipatori di calore raschiati possono essere costruiti con alluminio o rame tenendo conto le soluzioni di rame complete e di un pezzo per il raffreddamento di rendimento elevato. I dissipatori di calore raschiati di rame standard dell'aletta di Fodor sono disponibili con i collegamenti del perno di Shurlock per il montaggio affidabile e l'assemblea facile.

Per la modellistica ed il confronto termici rapidi tra le costruzioni multiple del dissipatore di calore provi prego e a contattarci, noi può offrire la progettazione libera.
